PRS - PROFIBUS DP冗余交换机

PROFIBUS DP主站冗余交换机

这是一个安全PROFIBUS DP主站冗余理念的解决方案，它提供在两个完全相同的DP主站之间的PROFIBUS线路切换。这就避免了DP主站之间的任何电接触，因此，可用完全相同的PROFIBUS地址配置它们，因此不再需要多个主站模式并且排除双地址冲突。

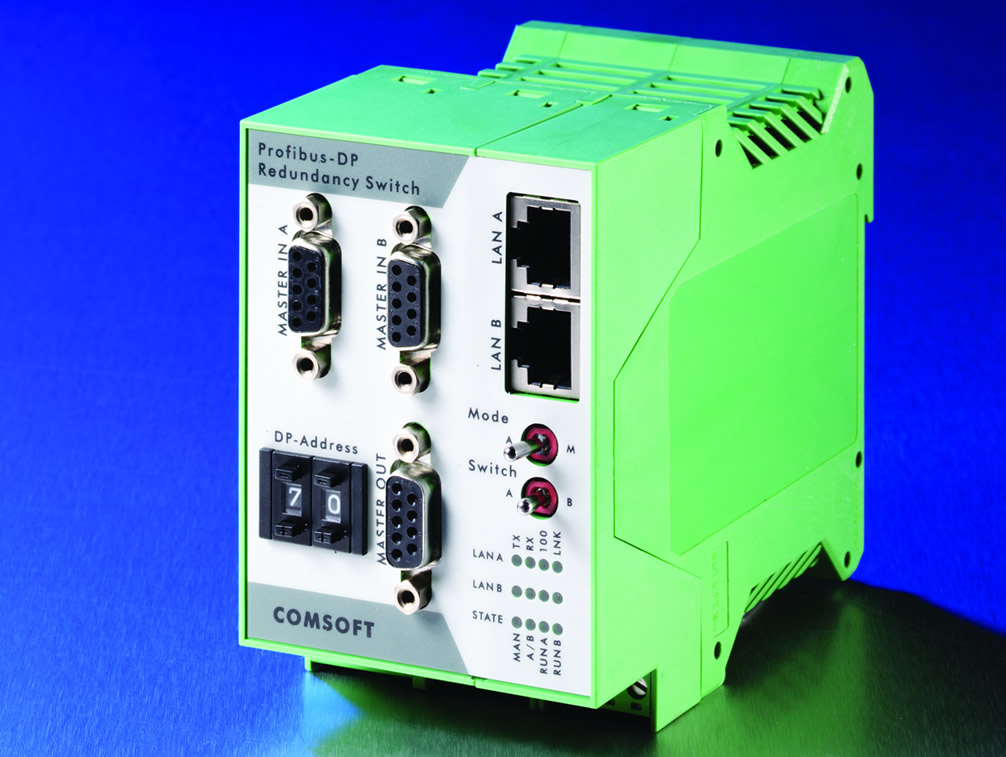

PRS是一款紧凑型24伏帽轨模块内含切换逻辑和一个智能双DP从站。该设备可连接两个DP主站和PROFIBUS连接到DP从站。该交换机控制PROFIBUS协议和应用层上运作的DP主站系统的状态。假如运作的主站有故障，该交换机就会物理切换到待机的主站，它无缝充当DP从站。与建立Flying Master原则相反，用PRS交换机就不会发生双地址冲突。甚至故障的DP主站还可以在PROFIBUS 层上起作用。另外，市场上很多DP主站实施不支持Flying Master原则。因为两个DP主站要预防同时被连接到总线上。该交换机能够避免当前冗余理念的所有缺点。

PRS交换机提供DP主站系统含冗余工作的重要信息，例如，互补系统的活状态，它还可执行切换命令。 该交换机可用于非常复杂的冗余系统，例如，用在连接PROFIBUS OPC服务器或者覆盖基于以太网的蜂窝网络。

另外，PRS交换机可通过两个内置的以太网接头来控制，如果不能通过PROFIBUS直接控制时。使用PRS交换机不会有单点故障，因为如果交换机出现一个故障，主站到从站的通讯将会继续不会中断。

亮点

• 双地址冲突不会发生，即使故障的DP主站还活跃在PROFIBUS层
• 实现非常复杂的冗余系统，例如连接PROFIBUS OPC Servers或者覆盖基于以太网的蜂窝网络
• PRS可通过两个集成的以太网连接来控制， 如果直接通过PROFIBUS控制
• 没有单个故障点，PRS作为主站至从站通讯会继续不会中断，如果设备出现故障
